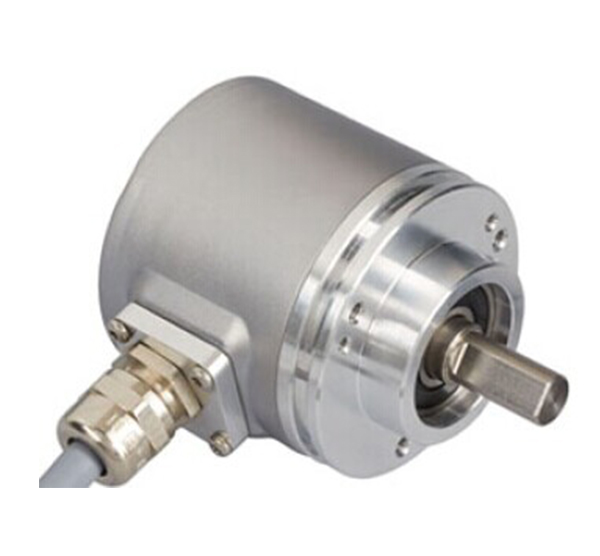

RS485编码器

RS485编码器

● 内部绝对值码盘,机械齿轮组真多圈,全数字化计值；

● RS485自由协议输出，方便连接各种PLC及上位机设备；

● 多用途、多功能，直接对应单圈多圈角度、多圈长度、速度；

● 多地址设定；通讯波特率设定，分辨率、方向设定。

0.00
0.00


● 内部绝对值码盘,机械齿轮组真多圈,全数字化计值；

● RS485自由协议输出，方便连接各种PLC及上位机设备；

● 多用途、多功能，直接对应单圈多圈角度、多圈长度、速度；

● 多地址设定；通讯波特率设定，分辨率、方向设定。

产品描述

● 内部绝对值码盘,机械齿轮组真多圈,全数字化计值；
● RS485自由协议输出，方便连接各种PLC及上位机；
● 多用途、多功能，直接对应单圈多圈角度、多圈长度、速度；
● 多地址设定；通讯波特率设定，分辨率、方向设定；
● 外部置位线设定预设位置，安装方便，无需找零。


轴型结构



                       38外径                                   58外径

                     38外径轴型结构


盲孔结构



                       38外径                                  58外径




接口

接口　　　　　　　　　　　　　　　　　　　RS485


电气数据

工作电压　　　　　　　　　　　　　　　　　10-30VDC(5VDC可定制）

消耗电流　　　　　　　　　　　　　　　　　<50mA(24Vdc)

输出信号　　　　　　　　　　　　　　　　　RS485数字信号，可设定长度、角度、位移等应用输出

传送速率　　　　　　　　　　　　　　　　　4800bps,9600bps,19200bps,38400bps,115200bps可设。

重复精度　　　　　　　　　　　　　　　　　±2bit（实际精度与安装精度、轴同心度有关）


传感器

分辨率　　　　　　　　　　　　　　　　　　12位(4096)

圈数　　　　　　　　　　　　　　　　　　　12位(4096)

多圈技术　　　　　　　　　　　　　　　　　机械齿轮


环境规格

外壳防护等级　　　　　　　　　　　　　　　(轴) IP65/67

外壳防护等级　　　　　　　　　　　　　　　(外壳) IP66/IP67

工作温度　　　　　　　　　　　　　　　　　-40 °C- +80°C

储存温度　　　　　　　　　　　　　　　　　-40～100℃

湿度　　　　　　　　　　　　　　　　　　　98%相对湿度, 无凝结状态


机械数据

外壳材料　　　　　　　　　　　　　　　　　铝合金

外壳涂层　　　　　　　　　　　　　　　　　阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷涂

法兰材料　　　　　　　　　　　　　　　　　铝

轴的材料　　　　　　　　　　　　　　　　　不锈钢 V2A (1,4305; 303)

转子转动惯量　　　　　　　　　　　　　　　≤ 30 gcm² [≤ 0.17 oz-in²]

摩擦力矩　　　　　　　　　　　　　　　　　≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高机械速度　　　　　　　　　　　　　　　≤ 2400 1/min

耐冲击性　　　　　　　　　　　　　　　　　≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗冲击性　　　　　　　　　　　　　　≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振动性　　　　　　　　　　　　　　　　　≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)


电气连接

连接方向　　　　　　　　　　　　　　　　　径向/轴向 可选

电缆长度　　　　　　　　　　　　　　　　　标准1 m ,其余长度可定制

导线截面　　　　　　　　　　　　　　　　　0.14 mm² / AWG 26

材料 / 类型　　　　　　　　　　　　　　　　PVC

电缆直径　　　　　　　　　　　　　　　　　7.1 mm (0.28 in)

最小弯曲半径　　　　　　　　　　　　　　　46 mm (1.81") 固定, 61 mm (2.4") 弯曲
