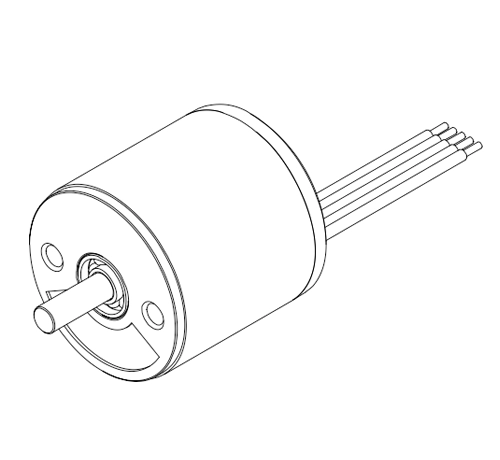

TNS18主轴型编码器

TNS18主轴型编码器

本产品是一款微小型实心轴光电编码器，结构紧凑、可靠性高，普遍用于小型设备和有空间限制的工业自动化领域。
● 编码器直径Φ18mm、厚度为18mm、轴径Φ2.5mm；
● 采用非接触式光电原理；
● 多种电气接口可选；
● 分辨率每周最高可达 16384PPR

0.00
0.00


本产品是一款微小型实心轴光电编码器，结构紧凑、可靠性高，普遍用于小型设备和有空间限制的工业自动化领域。
● 编码器直径Φ18mm、厚度为18mm、轴径Φ2.5mm；
● 采用非接触式光电原理；
● 多种电气接口可选；
● 分辨率每周最高可达 16384PPR

应用范围

点钞机、打印机、微型电机、小型仪器等自动化控制领域。


连接

径向排线(标准长0.15M)

轴向排线(标准长0.15M)


防护等级

IP40


重量

约20g


电气参数

输出类型OCTTL
电源电压DC+5V±5%
消耗电流100mA Max
容许波纹≤3%rms
最高响应频率100KHz300KHz
输出容量输出电流流入≤30mA≤±20mA
流出一
输出电压"H"一≥2.5V
"L"≤0.4V≤0.5V
负载电压≤DC30V一
上升，下降时间2us以下(导线长：2m)≤100ns 1us以下(导线长：2m)
占空比45%to 55%
A.B相位差90°±10°(低速频率下)
90°±20°(高速频率下)
屏蔽线未接编码器本体


机械规格

轴  径Ø2.5mm(不锈钢材质)
起动转矩5×10⁻⁴N · m以下
惯性力矩0 .3×10⁻⁶kg · m²以下
轴允许力径向2N;轴向2N
允许最高转速≤5000 rpm
外  壳铝合金
重  量约20g


环境参数

环境温度工作时：—10～+70℃;  保存时：-15～+75℃
环境湿度工作时，保存时：各35～85%RH(不结露)
振动(耐久)振幅0.75mm,5～50HZ,三轴方向各2h
冲击(耐久)49m/s²11ms X,Y,Z各方向3次
防护等级IP40

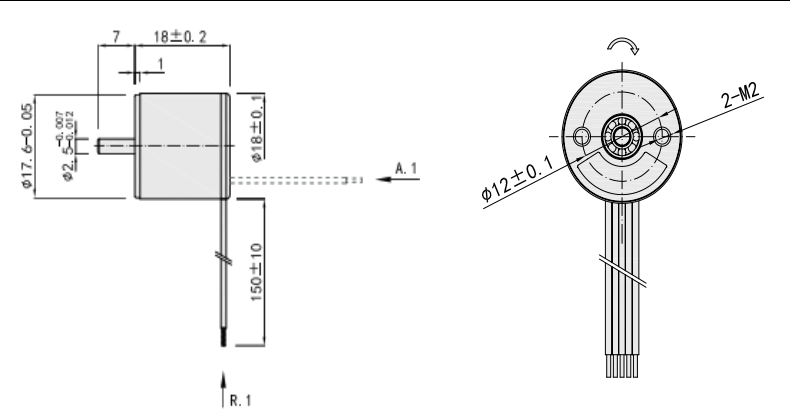

基本尺寸
