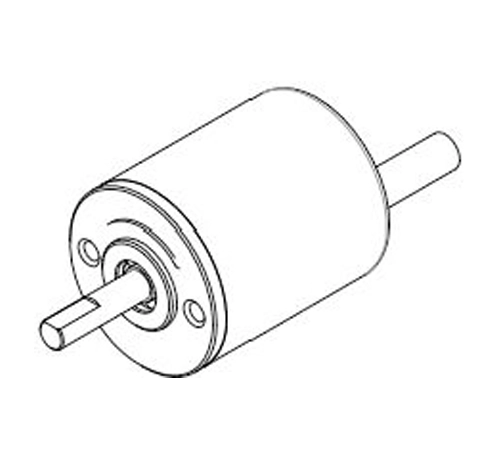

TNS25主轴型编码器

增量式(实心轴)
● 特点：小型，结构紧凑，耐用
● 应用范围：微型电机、小型仪器等自动化控制

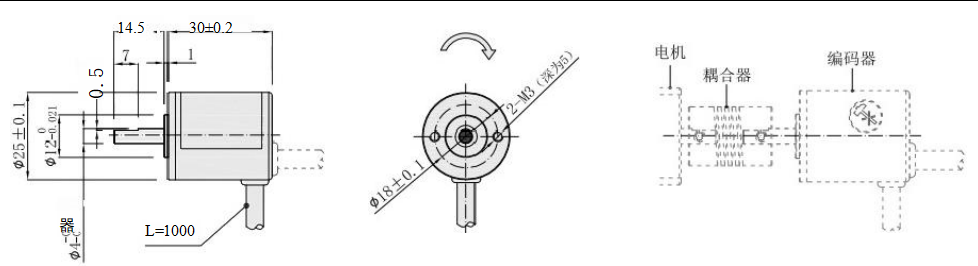

● 外形尺寸：外径φ25mm, 厚度为30mm, 轴径φ4mm(D型口)
● 分辨率：可达2500P/R
● 电源电压：DC5V;DC8-30V
● 防护等级：IP50
● 线长：1000mm
● 重量：约50g

0.00

选型指南

● 型号构成(在方格中填上所需的参数)
● 必需选择供电电压：DC5V;DC8-30V
● 需要耦合器请另购(请参阅本规格书4/4页附件)

电气规格

输出类型			0C	电压	推挽	TTL	HTL

电源电压			DC+5V±5%;DC8V-30V±5%			DC+5V±5%	DC8-30V±5%
消耗电流			100mA Max
容许波纹			≤3%rms
最高响应频率			100KHz			200KHz	300KHz
输出容量	输出电流	流入	≤30mA	负载电阻2.2K	≤30mA	≤±20mA	≤±50mA

		流出	一		≤10mA
	输出电压	“H”	一	一	≥[(电源电压)-2.5V]	≥2.5V	≥Vecc-3 VDC

		“L”	≤0.4V	≤0.7V(20mA以下)	≤0.4V(30mA)	≤0.5V	≤1V VDc
	负载电压		≤DC30V	一		一
上升，下降时间			2us以下(导线长：2m)			lus以下(导线长：2m)	≤100ns
绝缘耐压			AC500V 60s
绝缘阻抗			10MΩ
占空比			45%to 55%
A.B相位差			90°±10°(低速频率下)
			90°±20°(高速频率下)
原点动作			低电平有效	高电平有效	低电平有效	一
屏蔽线			未接编码器本体

机械规格

轴径	φ4mm D型口(不锈钢)
起动转矩	1mN ·m以下
惯性力矩	1×10⁻⁷kg · m²以下
轴允许力	径向10N;轴向5N
允许最高转速	≤5000 rpm
轴承寿命	额定负载1.5X10⁹,2500RPM时100000小时
外壳	压铸铝合金
重量	约50g

环境参数

环境温度	工作时：-20～+80℃(反复弯曲电缆：-10℃); 保存时：—25～+85℃
环境湿度	工作时，保存时：各35～85%RH(不结露)
振动(耐久)	振幅0.75mm,10～55HZ,三轴方向各2h
冲击(耐久)	49m/s²11ms X,Y,Z各方向3次
防护等级	IP50
