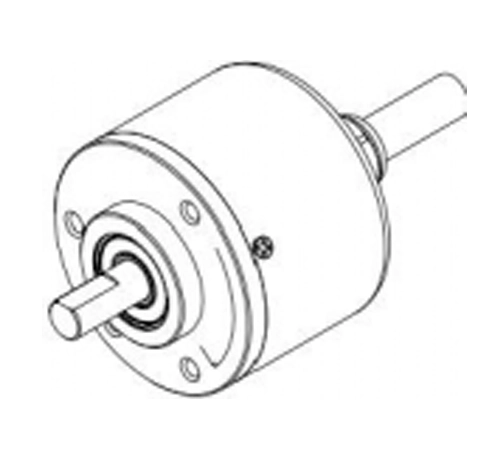

TNS38主轴型编码器

TNS38主轴型编码器

增量式 ( 实 心 轴 )
● 特    点：通用型，体积小，多种输出方式可选，使用寿命长，低价格等
● 应用范围：纺织行业、包装机械、工业流水线等工业自动化控制
● 外形尺寸：外径φ38mm, 厚度为28mm, 轴径6mm(D型口)
● 分辨率：可达16384P/R
● 电源电压：DC5V;DC8-30V
● 防护等级：IP50;IP65
● 线    长：1000mm
● 重    量：约120g

0.00
0.00


增量式 ( 实 心 轴 )
● 特    点：通用型，体积小，多种输出方式可选，使用寿命长，低价格等
● 应用范围：纺织行业、包装机械、工业流水线等工业自动化控制
● 外形尺寸：外径φ38mm, 厚度为28mm, 轴径6mm(D型口)
● 分辨率：可达16384P/R
● 电源电压：DC5V;DC8-30V
● 防护等级：IP50;IP65
● 线    长：1000mm
● 重    量：约120g

电气规格

参输出类型OC电压推挽TTLHTL
电源电压DC+5V±5%;DC8V-30V±5%DC+5V±5%DC8-30V±5%
消耗电流100mA Max
容许波纹≤3%rms
最高响应频率100KHz200KHz300KHz
输 出 容 量输出
电流		流≤30mA负载电阻2.2K≤30mA≤±20mA≤±50mA
流一
≤10mA

输出
电压		“H”一一≥[(电源电压)-2.5V]≥2.5V≥Vecc-3 VDC
“L”≤0.4V≤0.7V(20mA以下)≤0.4V(30mA)≤0.5V≤1V VDc
负载电压≤DC30V一一
上升，下降时间2us以下(导线长：2m)lus以下(导线长：2m)≤100ns
绝缘耐压AC500V 60s
绝缘阻抗10MΩ
占空比45%to 55%
A.B相位差90° ±10° (低速频率下)

90° ±20° (高速频率下)
原点动作低电平有效高电平有效低电平有效一
屏蔽线未接编码器本体


机械规格

轴  径

φ6mm D型口(不锈钢)

起动转矩

4.4×10⁻³N · m以下

惯性力矩

1.5×106kg · m² 以下

轴允许力

径向40N;轴向20N

允许最高转速

≤5000 rpm;  IP65≤3000 rpm

轴承寿命

额定负载1.5X109,2500RPM时100000小时

外  壳

压铸铝合金

重  量

约120g


环境参数

环境温度

工作时：—20~+90℃(反复弯曲电缆：-10℃);保存时：—25~+100℃

环境湿度

工作时，保存时：各35～85%RH(不结露)

振动(耐久)

振幅0.75mm,5~55HZ,三轴方向各2h

冲击(耐久)

490m/s² 11ms X,Y,Z各方向3次

防护等级

IP50;IP65
