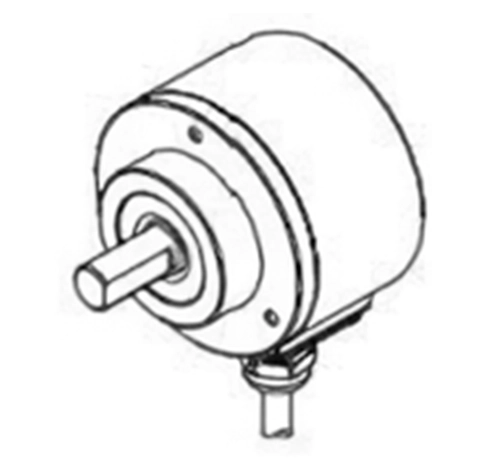

应用范围
电机、电梯、纺织、包装、数控等自动化控制领域
连接
电缆连接(标准长度1000mm)
插座连接(M12/M16/M23 公座)
防护等级
最高IP65
重量
约420g
电气规格
| 输出类型 | OC | 电压 | 推挽 | TTL | TTL
(省线式) | 输出TTL | HTL |
|
| 电源电压 | DC+5V±5%;DC8V-30V±5% | DC+5V±5% | DC8-30V±5% |
| 消耗电流 | 100mA Max | 120mA Max |
| 容许波纹 | ≤3%rms |
| 最高响应频率 | 100KHz | 300KHz | 500KHz |
| 输出容量 | 输出
电流 | 流入 | ≤30mA | 负载电阻2.2K | ≤30mA | ≤±20mA | ≤±50mA |
|
| 流出 | 一 |
| ≤10mA |
|
|
输出
电压 | “H” | 一 | 一 | ≥[(电源电压)-2.5V] | ≥2.5V | ≥Vcc-3 Voc |
|
| “L” | ≤0.4V | ≤0.7V(20mA以下) | ≤0.4V(30mA) | ≤0.5V | ≤1V Voc |
| 负载电压 | ≤DC30V |
|
|
| 上升，下降时间 | 2us以下(导线长：2m) | 1us以下(导线长：2m) |
| 绝缘耐压 | AC500V 60s |
| 绝缘阻抗 | 10MΩ |
| 占空比 | 45%to 55% |
| 极性反接保护 | √ |
| 短路保护 | √① | 一 |
| A.B相位差 | 90 ° ±10 ° (低速频率下) |
| 90 ° ±20 ° (高速频率下) |
| 延时动作时间② |
| 510±220ms |
|
| 屏蔽线 | 未接编码器本体 |
①与另一个线缆短路或GND(PNP对Up有效),最大允许时间30秒。
②通电时 A.B.Z 迟后 U.V.W 时间。
机械规格
| 轴直径 | φ6mm ; φ8mm ;Ø10mm可选 |
| 轴材质 | 不锈钢 |
| 启动转矩 | +20 °C时IP50<0.05 Nm ;IP65<0.1 Nm |
| 惯性力矩 | 3×10⁻ 6 kg · m² 以下 |
| 轴允许力 | 径向60N;轴向40N |
| 允许静态轴位移 | ±0.3mm(径向) ; ±0.5mm(轴向) |
| 允许动态轴位移 | ±0.05mm(径向) ; ±0.1mm(轴向) |
| 最大角加速度 | ≤500,000 rad/s² |
| 工作转速 | 6000min⁻¹① |
| 轴承使用寿命 | 3.6x109② |
| 外壳材质 | 铝合金 |
| 重量 | 约420g |
①.兼容允许的工作温度范围中大约3.0K/1000min -1 的自发热。
②.在最大转速和最高温度下。
环境参数
| 外壳防护等级 | IP65(Max) |
| 允许相对湿度 | 90 °,不允许凝结 |
| 运行温度范围 | -40 °C...+95 °C |
| 储存温度范围 | -40 °C...+95 °C |
| 抗冲击能力 | 100g,6ms(EN60068-2-27)① |
| 抗振动能力的频率范围 | 30g,10Hz..1,000Hz(EN60068-2-6)② |
①.在带矢量长度监控的操作过程中测量。
②.在带矢量长度监控的操作过程中测量 ，包含配套插头

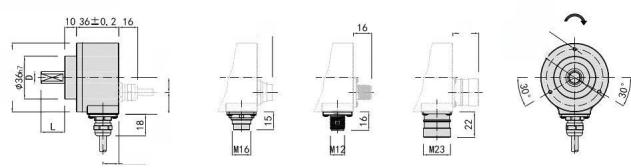

基本尺寸 单位：mm
