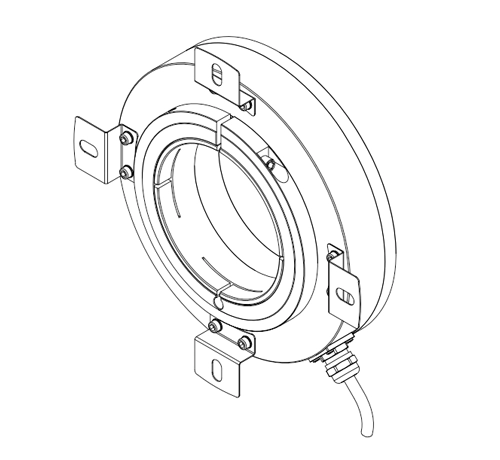

TNK158盲孔型编码器

TNK158盲孔型编码器

本产品是一款输出增量信号的大孔径贯穿轴编码器，多种电气接口和多种分辨率可选，结构紧凑，坚固耐用，普遍用于电机、电梯、数控等工业自动化领域。
● 编码器直径158mm、厚度为43mm、轴孔径最大82mm;
● 轴环抱锁紧结构，采用柔性弹簧板固定;
● 采用非接触式光电原理;极性反接保护;
● 短路保护;
● 多种电气接口可选;
● 分辨率每周最高可达160000PPR

0.00
0.00


本产品是一款输出增量信号的大孔径贯穿轴编码器，多种电气接口和多种分辨率可选，结构紧凑，坚固耐用，普遍用于电机、电梯、数控等工业自动化领域。
● 编码器直径158mm、厚度为43mm、轴孔径最大82mm;
● 轴环抱锁紧结构，采用柔性弹簧板固定;
● 采用非接触式光电原理;极性反接保护;
● 短路保护;
● 多种电气接口可选;
● 分辨率每周最高可达160000PPR

选型指南

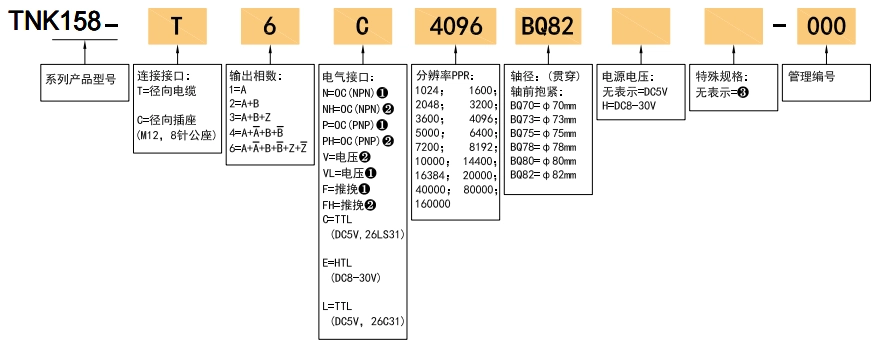

型号构成(选择参数)

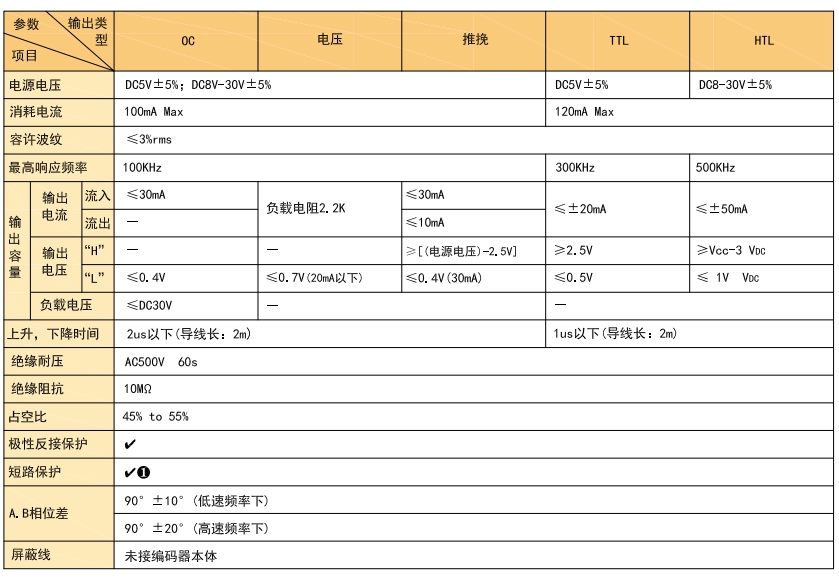

电气规格

①与另一个线缆短路或GND,最大允许时间30秒。


机械规格

轴径Φ7Omm;Φ73mm;Φ75mm;Φ78mm;Φ80mm;Φ82mm;材质不锈钢
起动转矩400X10-3N·m以下
惯性力矩350x10-6kg·m2以下
轴允许力径向90N；轴向60N
允许最高转速3000rpm
轴承寿命额定负载1.5X10,2500RPM时100000小时
外 壳压铸铝合金
重量约1800g


环境参数

环境温度工作时：-20~+85℃(反复弯曲电缆:-10℃)；保存时：-25~+90℃
环境湿度工作时,保存时：各35~85%RH(不结露)
振动(耐久)振幅0.75mm,5~55HZ，三轴方向各2h
冲击(耐久)1960m/s² 11msX,Y,Z各方向3次
防护等级IP50


基本尺寸
