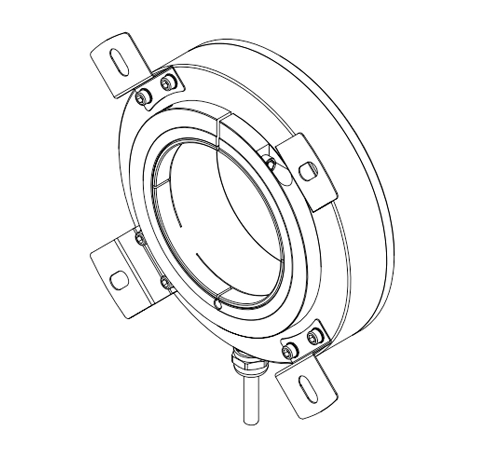

TNK130盲孔型编码器

TNK130盲孔型编码器

增量式(空心轴、全贯穿)
● 特 点：大孔径，坚固耐用，多种输出方式可选等
● 应用范围：数控、电机、工业流水线等工业自动化控制
● 外形尺寸：外径130mm，厚度为39mm，孔径最大70mm;
● 分辨率：可达72000P/R
● 电源电压：DC5V;DC8-30V
● 防护等级：IP50
● 线长：1000mm
● 重量：约1200g

0.00
0.00


增量式(空心轴、全贯穿)
● 特 点：大孔径，坚固耐用，多种输出方式可选等
● 应用范围：数控、电机、工业流水线等工业自动化控制
● 外形尺寸：外径130mm，厚度为39mm，孔径最大70mm;
● 分辨率：可达72000P/R
● 电源电压：DC5V;DC8-30V
● 防护等级：IP50
● 线长：1000mm
● 重量：约1200g

选型指南

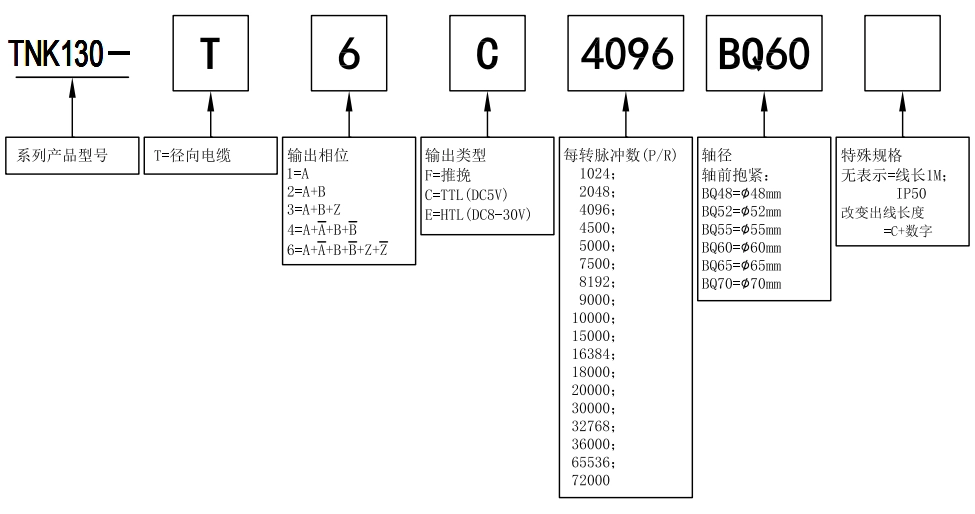

型号构成(选择参数)

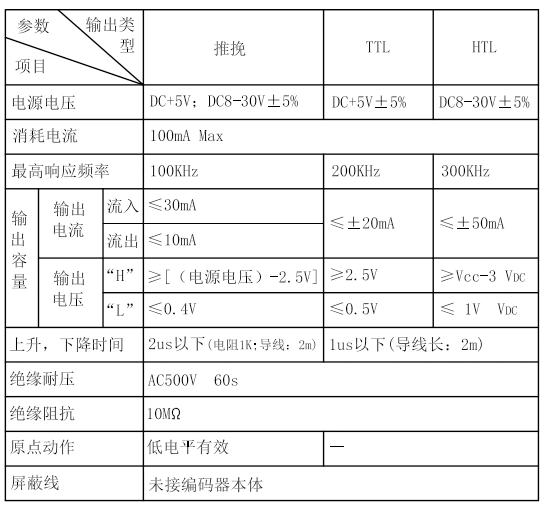

电气规格


①与另一个线缆短路或GND,最大允许时间30秒。


机械规格

轴径Φ48;Φ52;Φ55;Φ60;Φ65;Φ70mm(不锈钢)
起动转矩300X10-3N·m以下
惯性力矩220X10-6kg·m2以下
轴允许力径向90N;轴向6ON
允许最高转速3000 rpm
材质本体:铝合金
重量约1200g


环境参数

环境温度工作时:-20~+80℃;保存时:-25~+85℃
环境湿度工作时,保存时:各35~85%RH(不结露)
振动(耐久)振幅1.52mm，5~55HZ，三轴方向各2h
冲击(耐久)1960m/s²(200G) 11msec,X,Y,Z各方向3次
防护等级IP50

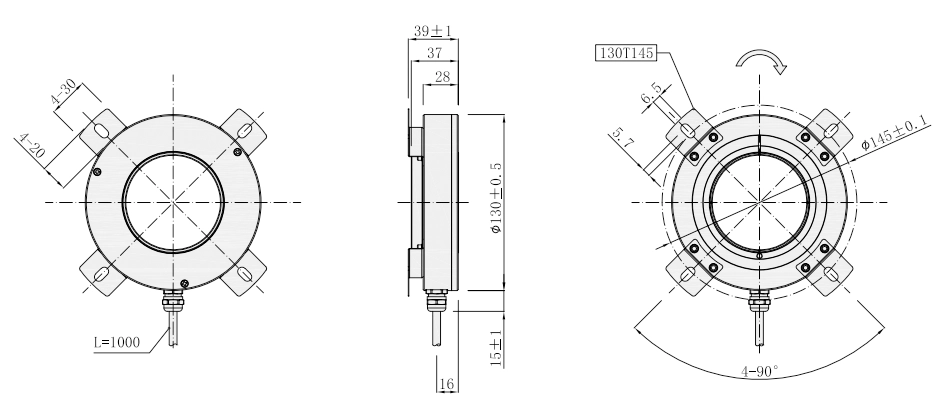

基本尺寸
