TNK100盲孔型编码器

TNK100盲孔型编码器

本产品是一款能输出增量信号的贯穿轴编码器，结构紧凑,坚固耐用，普遍用于电机、电梯、数控等工业自动化领域。
● 编码器直径Φ100mm、厚度为38mm、轴孔径最大Φ45mm;
● 轴前环抱紧或轴后环抱紧两种可选，柔性弹簧板安装;
● 采用非接触式光电原理;
● 极性反接保护;
● 短路保护:
● 多种电气接口可选;
● 分辨率每周最高可达100000PPR

0.00
0.00


本产品是一款能输出增量信号的贯穿轴编码器，结构紧凑,坚固耐用，普遍用于电机、电梯、数控等工业自动化领域。
● 编码器直径Φ100mm、厚度为38mm、轴孔径最大Φ45mm;
● 轴前环抱紧或轴后环抱紧两种可选，柔性弹簧板安装;
● 采用非接触式光电原理;
● 极性反接保护;
● 短路保护:
● 多种电气接口可选;
● 分辨率每周最高可达100000PPR

应用范围

电梯、电机、包装机械、数控等自动化控制领域


连接

径向插座
径向电缆(标准长1M)


防护等级

IP50


重量

约670g

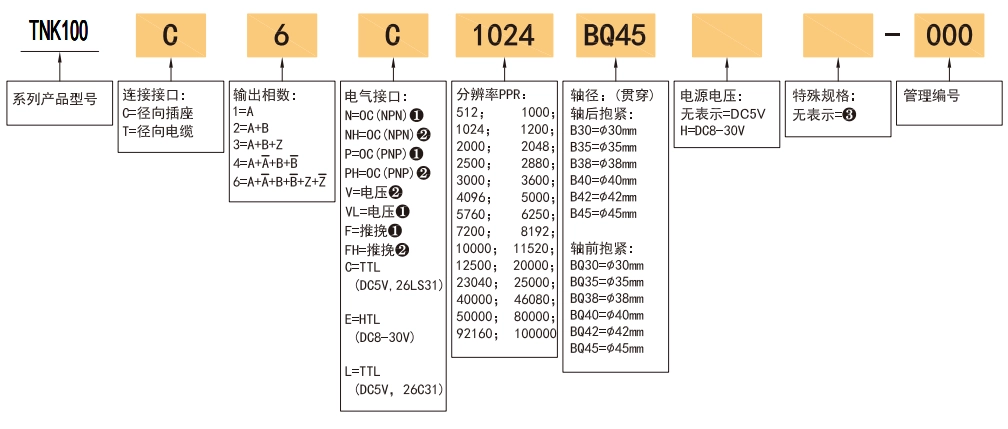

选型指南

型号构成(选择参数)

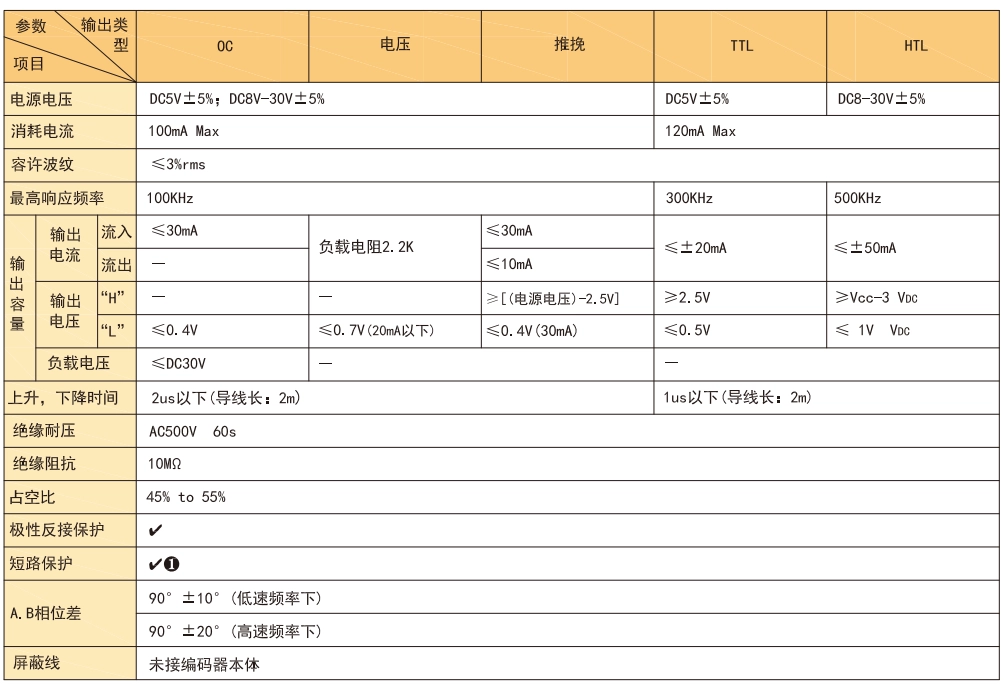

电气规格

①与另一个线缆短路或GND,最大允许时间30秒。


机械规格

轴径Φ30mm;Φ35mm;Φ38mm;Φ40mm;Φ42mm;Φ45mm;材质不锈钢
起动转矩98X10-3N·m以下
惯性力矩120X10-6kg·m2以下
轴允许力径向90N;轴向60N
允许最高转速3000rpm
轴承寿命额定负载1.5X109,2500RPM时100000小时
外壳压铸铝合金
重量约670g


环境参数

环境温度工作时:-20~+85℃(反复弯曲电缆:10℃);保存时:-25~+90℃
环境湿度工作时,保存时:各35~85%RH(不结露)
振动(耐久)振幅0.75mm，5~55HZ，三轴方向各2h
冲击(耐久)1960m/s² 11msX,Y,Z各方向3次
防护等级IP50

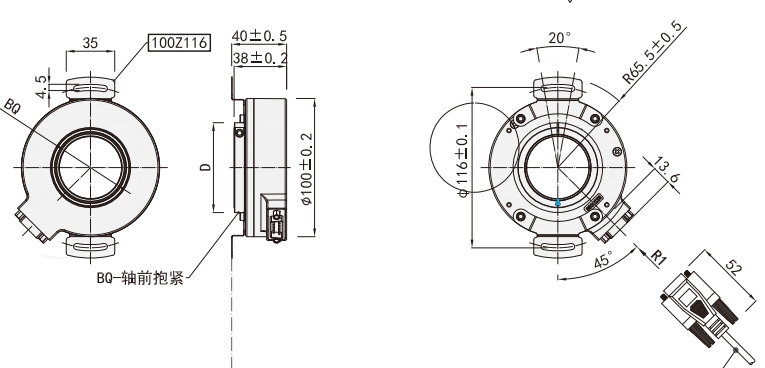

基本尺寸
