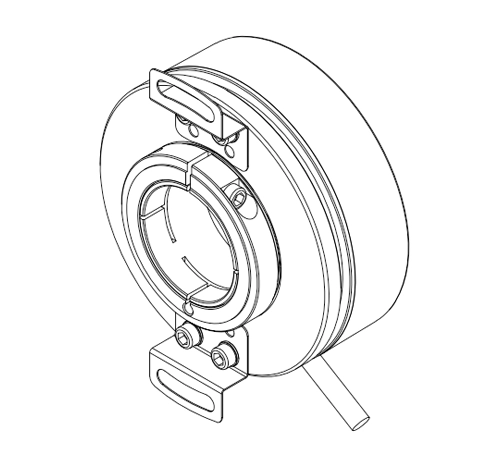

TNK76盲孔型编码器

TNK76盲孔型编码器

本产品是一款能输出增量和UVW信号、大通孔坚固型编码器，结构紧凑耐用，普遍用于伺服电机、工业自动化领域。
● 编码器直径76.5mm、厚度为37mm、轴孔径最大30mm，可选择轴前抱紧安装和轴后抱紧安装;
● 环抱式锁紧安装结构;
● 采用非接触式光电原理;
● 极性反接保护;
● 短路保护;
● 多种电气接口可选;
● 分辨率每周最高可达65536PPR

0.00
0.00


本产品是一款能输出增量和UVW信号、大通孔坚固型编码器，结构紧凑耐用，普遍用于伺服电机、工业自动化领域。
● 编码器直径76.5mm、厚度为37mm、轴孔径最大30mm，可选择轴前抱紧安装和轴后抱紧安装;
● 环抱式锁紧安装结构;
● 采用非接触式光电原理;
● 极性反接保护;
● 短路保护;
● 多种电气接口可选;
● 分辨率每周最高可达65536PPR

应用范围

伺服电机、地铁、电梯、数控等自动化控制领域


连接

径向电缆(长1M)


防护等级

IP50


重量

约360g


选型指南

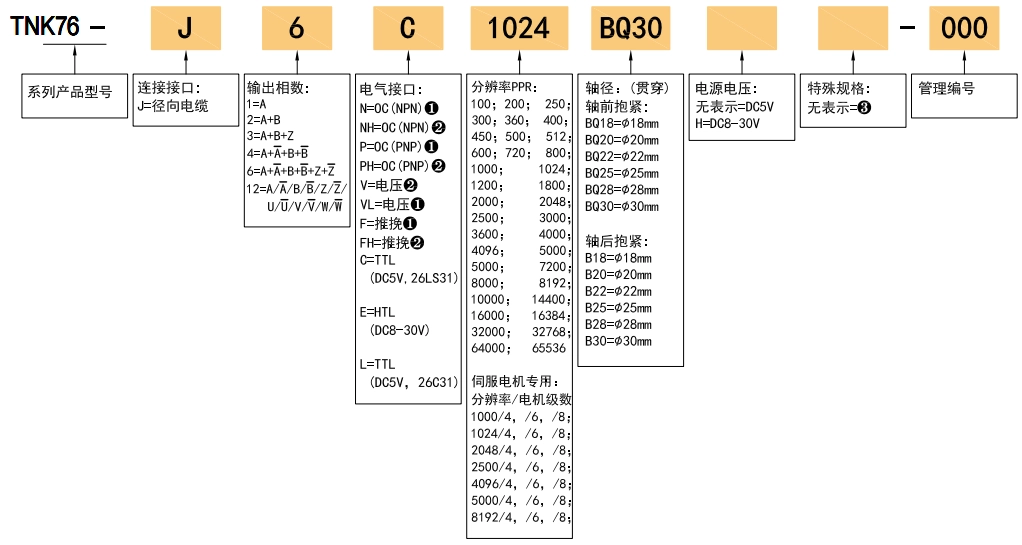

型号构成(选择参数)

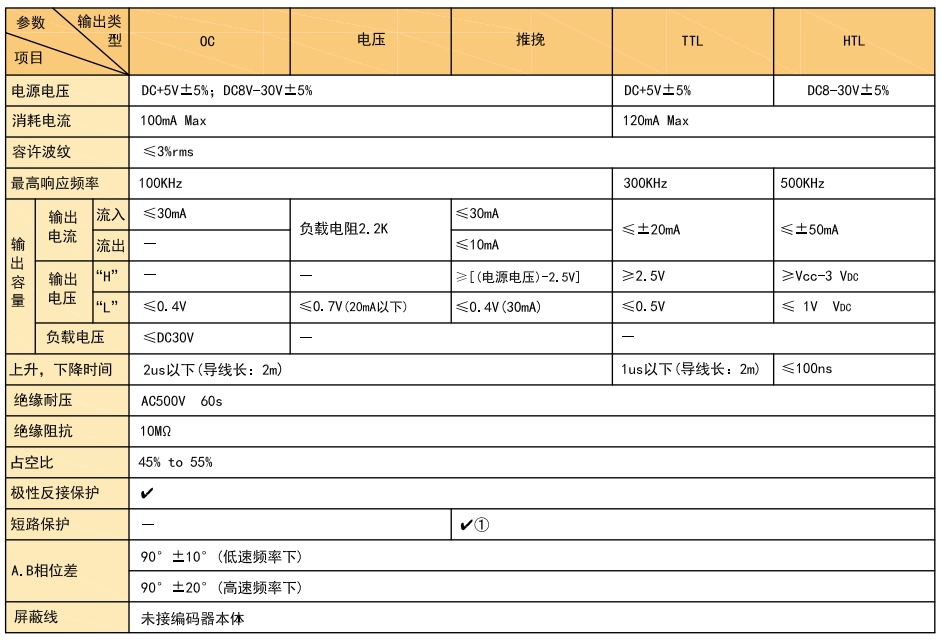

电气规格

①与另一个线缆短路或GND,最大允许时间30秒。


机械规格

轴径Φ18mm; Φ20mm; Φ22mm; Φ25mm; Φ28mm; Φ30mm可选
轴材质不锈钢
启动转矩

80X10-3 N·m以下

惯性力矩100X10-6kg·m²以下
允许静态轴位移0.2mm(径向); ±0.3mm(轴向)
允许动态轴位移±0.05mm(径向); ±0.1mm(轴向)
轴允许力径向70N; 轴向50N
允许最高转速≤3000 rpm
外壳材质压铸铝合金
重量约360g


环境参数

外壳防护等级IP50
允许相对湿度工作时,保存时:各35~85%RH(不结露)
运行温度范围工作时:一20~+85C(反复弯曲电缆:-10C);
储存温度范围保存时:一25~+90C
抗冲击能力1960m/s2,11msX,Y,Z各方向3次
抗振动能力的频率范围振幅0.75mm，5~55HZ，三轴方向各2h

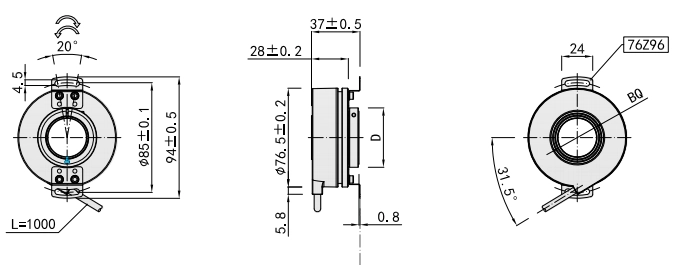

基本尺寸
