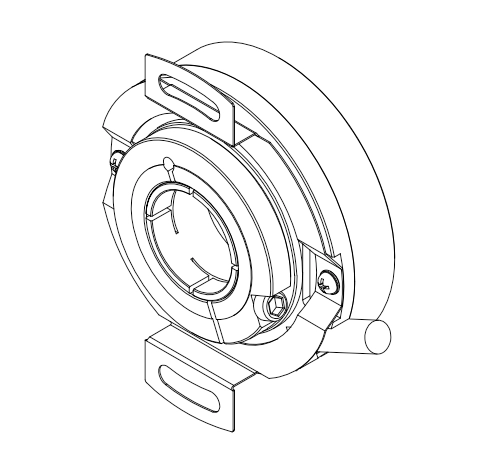

TNK58盲孔型编码器

TNK58盲孔型编码器

增量式(空心轴，贯穿)
● 特点：薄型，坚固耐用，多种输出方式可选，安装方便
● 应用范围：纺织行业、电机、包装机械、工业流水线等工业自动化控制
外形尺寸：外径Φ58mm，厚度为Φ24mm；轴径有Φ15mm；Φ16mm；Φ18mm；Φ20mm；Φ22mm(可选)
● 分辨率：可达28800P/R
● 电源电压：DC5V；DC8-30V
● 防护等级：IP50
● 线长：1000mm
● 重量：约150g

0.00
0.00


增量式(空心轴，贯穿)
● 特点：薄型，坚固耐用，多种输出方式可选，安装方便
● 应用范围：纺织行业、电机、包装机械、工业流水线等工业自动化控制
外形尺寸：外径Φ58mm，厚度为Φ24mm；轴径有Φ15mm；Φ16mm；Φ18mm；Φ20mm；Φ22mm(可选)
● 分辨率：可达28800P/R
● 电源电压：DC5V；DC8-30V
● 防护等级：IP50
● 线长：1000mm
● 重量：约150g

选型指南

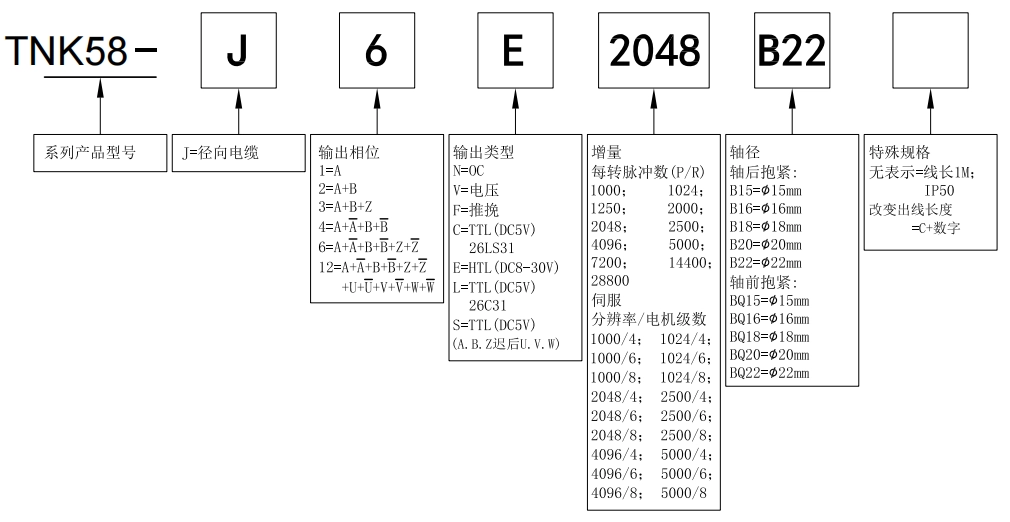

型号构成(在方格中填上所需的参数)
需选择供电电压：DC5V; DC8-30V
在选择轴径的同时必须选择轴前抱紧(BQ)或轴后抱紧(B)
安装弹簧板

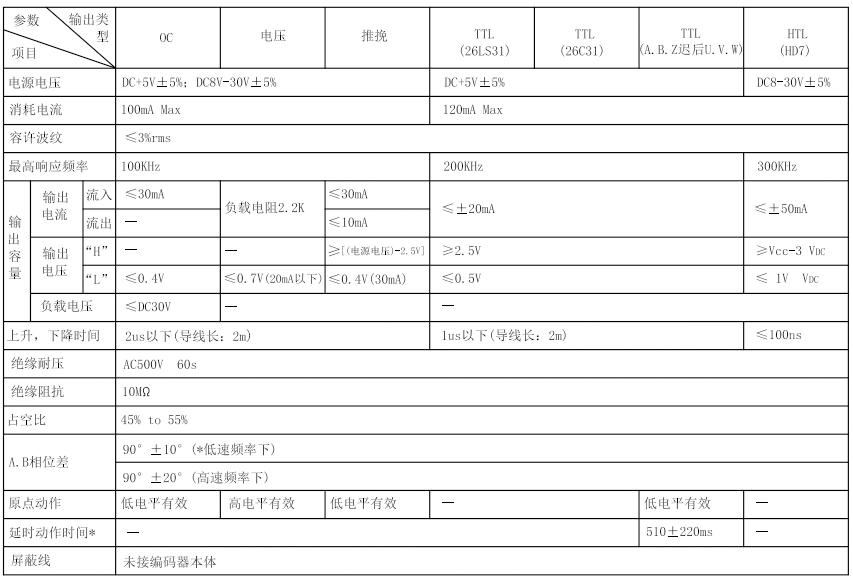

电气规格

机械规格

轴径Φ15mm; Φ16mm; Φ18mm; Φ20mm; Φ22mm(不锈钢)
起动转矩

9.8X10-3 N·m以下

惯性力矩6.5X10-5kg·m²以下
轴允许力径向50N; 轴向30N
允许最高转速≤3000 rpm
轴承寿命额定负载1.5X109, 2500RPM时100000小时
外壳压铸铝合金
重量约150g


环境参数

环境温度工作时：—20～+85℃(反复弯曲电缆:-10℃);  保存时：-25～+90℃
环境湿度工作时，保存时：各35～85%RH(不结露)
振动(耐久)振幅1.52mm,5～55HZ,三轴方向各2h
冲击(耐久)980m/s²11ms X,Y,Z各方向3次
防护等级IP50
