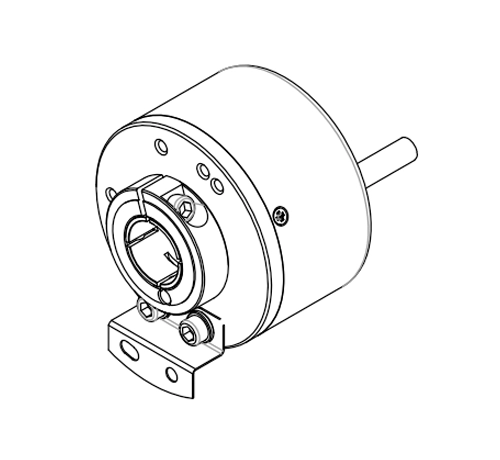

TNK50盲孔型编码器

TNK50盲孔型编码器

增量式(空心轴，盲孔和贯穿)
● 特 点：结构紧凑,多种输出方式可选，安装方便等
● 应用范围：纺织行业、包装机械、工业流水线等工业自动化控制
● 外形尺寸：外径50mm,厚度为30mm,轴径15mm(盲孔);8mm;10mm;12mm;14mm(贯穿)
● 分辨率：可达23040P/R
● 电源电压：DC5V;DC8-30V
● 防护等级：IP50;IP65
● 线长：1000mm
● 重量：约200g

0.00
0.00


增量式(空心轴，盲孔和贯穿)
● 特 点：结构紧凑,多种输出方式可选，安装方便等
● 应用范围：纺织行业、包装机械、工业流水线等工业自动化控制
● 外形尺寸：外径50mm,厚度为30mm,轴径15mm(盲孔);8mm;10mm;12mm;14mm(贯穿)
● 分辨率：可达23040P/R
● 电源电压：DC5V;DC8-30V
● 防护等级：IP50;IP65
● 线长：1000mm
● 重量：约200g

选型指南

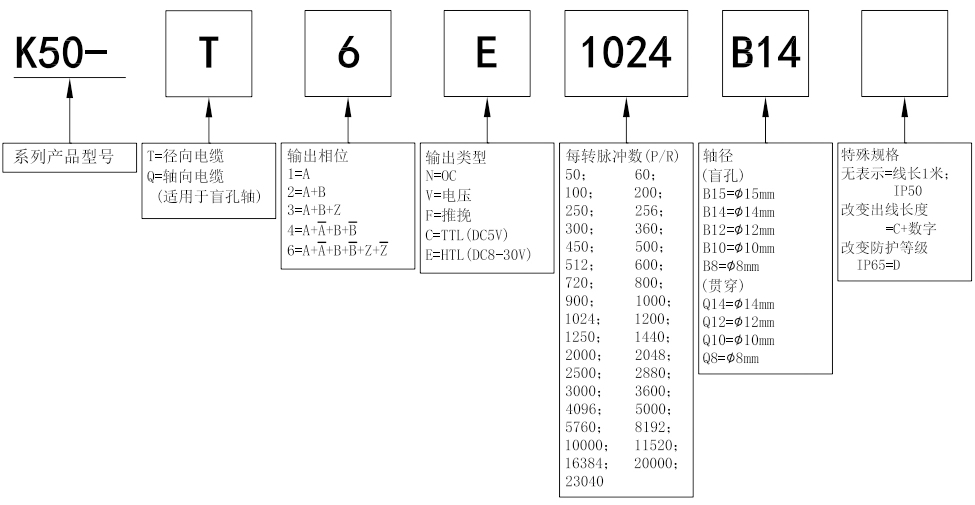

型号构成(在方格中填上所需的参数)
需选择供电电压:DC5V;DC8-30V
需选择安装弹簧板

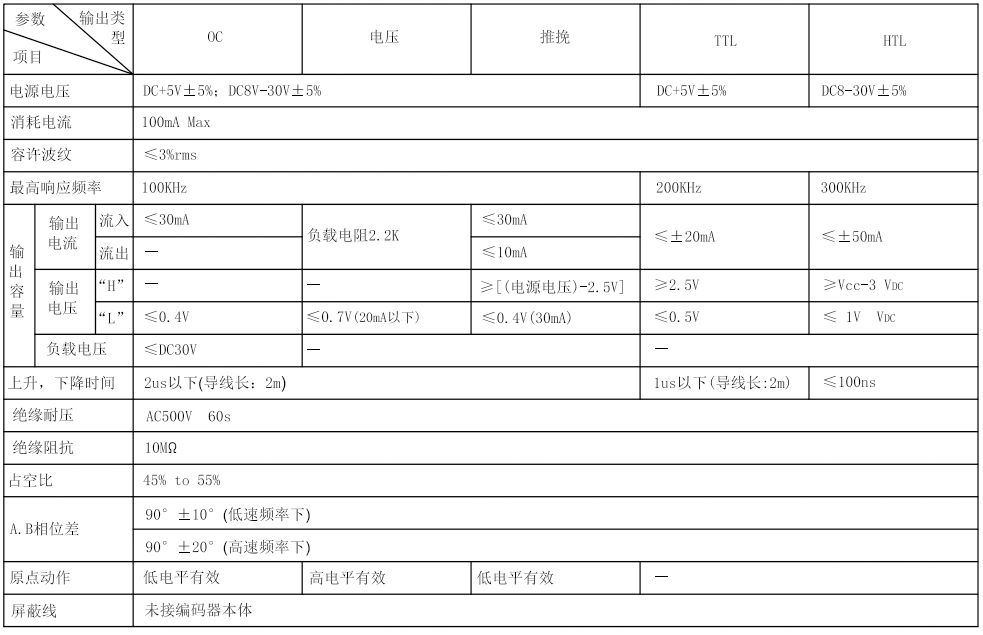

电气规格

机械规格

轴径Φ8mm; Φ10mm; Φ12mm; Φ14mm; Φ15mm(不锈钢)
起动转矩

9.8X10-3 N·m以下

惯性力矩6.5X10-5kg·m²以下
轴允许力径向40N; 轴向20N
允许最高转速≤5000 rpm；IP65≤3000rpm；(贯穿轴)IP65≤1500rpm
轴承寿命额定负载1.5X109, 2500RPM时100000小时
外壳压铸铝合金
重量约200g


环境参数

环境温度工作时：—20～+90℃(反复弯曲电缆:-10℃);  保存时：-25～+100℃
环境湿度工作时，保存时：各35～85%RH(不结露)
振动(耐久)振幅0.75mm,5～55HZ,三轴方向各2h
冲击(耐久)490m/s²11ms X,Y,Z各方向3次
防护等级IP50；IP65

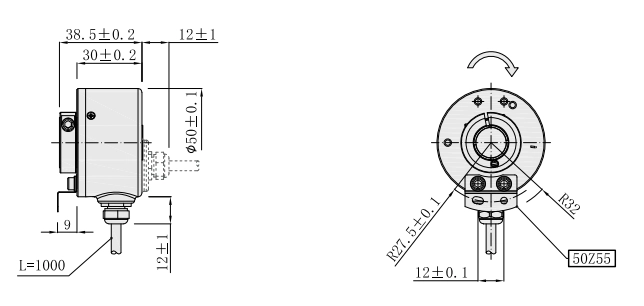

基本尺寸 单位：mm
