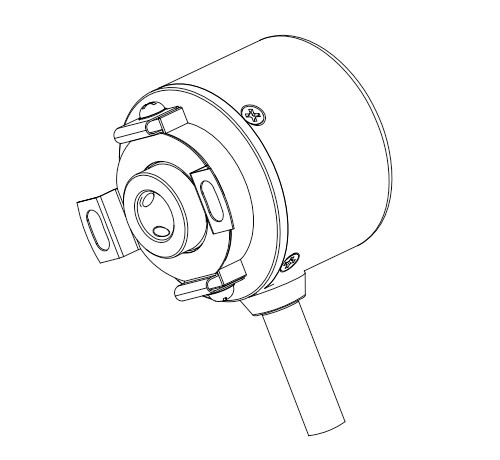

TNK35盲孔型编码器

TNK35盲孔型编码器

增量式(空心轴，盲孔)
● 特 点：体积小，结构紧凑合理,多种输出方式和多种轴径可选
● 应用范围：伺服电机、纺织行业、包装机械、小型仪器等工业自动化控制
● 外形尺寸：外径35mm，厚度35mm，轴径6mm;8mm;10mm(深度15mm)
● 分辨率：可达5000P/R
● 电源电压：DC5V;DC8-30V
● 防护等级：IP50
● 线长：500mm
● 重量：约100g

0.00
0.00


增量式(空心轴，盲孔)
● 特 点：体积小，结构紧凑合理,多种输出方式和多种轴径可选
● 应用范围：伺服电机、纺织行业、包装机械、小型仪器等工业自动化控制
● 外形尺寸：外径35mm，厚度35mm，轴径6mm;8mm;10mm(深度15mm)
● 分辨率：可达5000P/R
● 电源电压：DC5V;DC8-30V
● 防护等级：IP50
● 线长：500mm
● 重量：约100g

选型指南

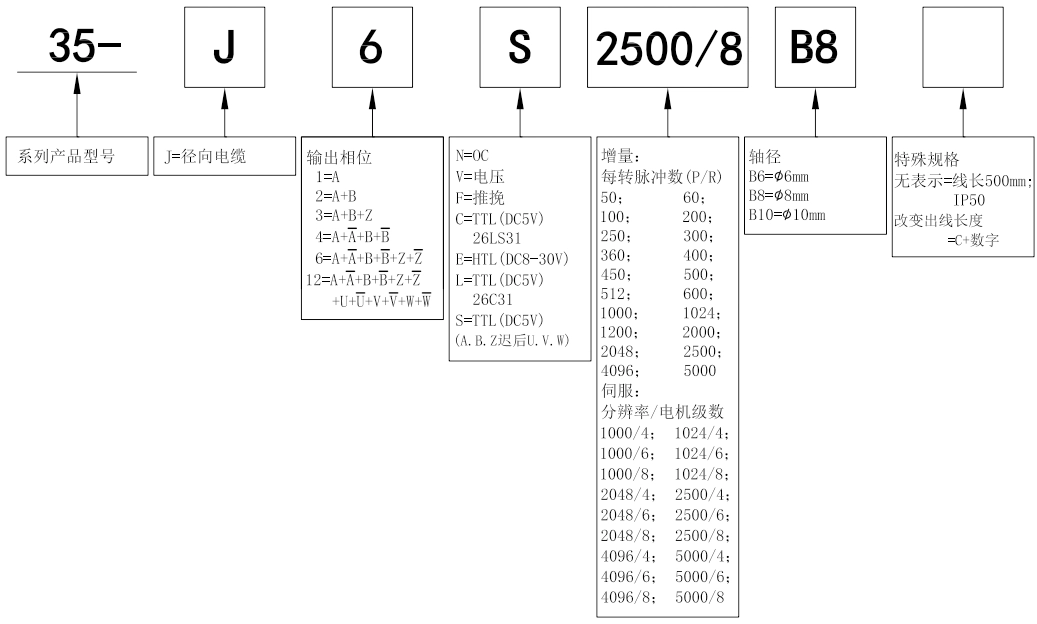

型号构成（在方格中填上所需的参数）

需选择供电电压：DC5V; DC8-30V

需选择弹簧板35T29; 35T40

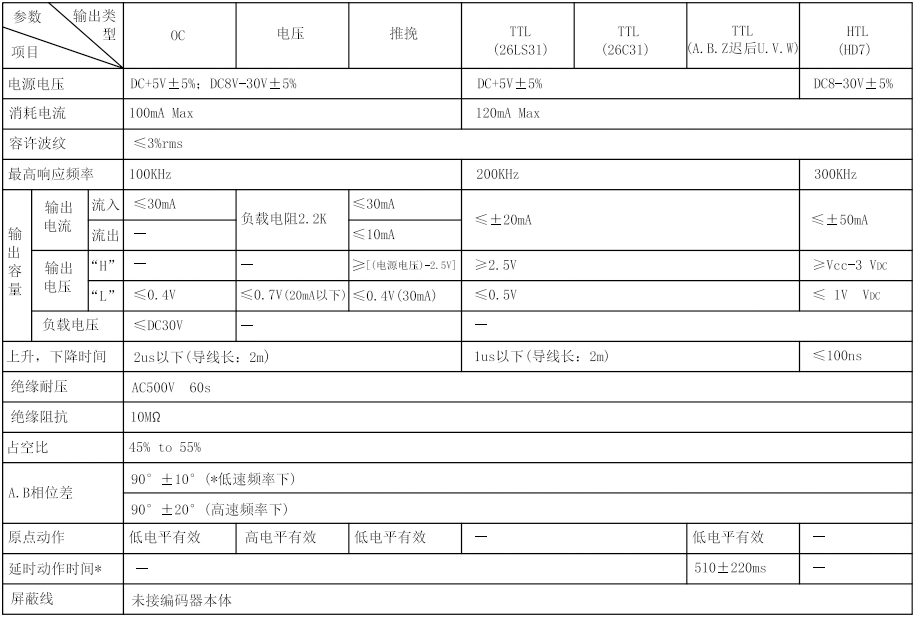

电气规格

机械规格

轴径Φ6mm; Φ8mm; Φ10mm(可选)
起动转矩5.9X10-3 N·m以下
惯性力矩1X10-5kg·m²以下
轴允许力径向30N; 轴向20N
允许最高转速≤5000 rpm
轴承寿命额定负载1.5X10, 2500RPM时100000小时
外壳压铸铝合金
重量约100g


环境参数

环境温度工作时：—20～+80℃(反复弯曲电缆:-10℃);  保存时：-25～+90℃
环境湿度工作时，保存时：各35～85%RH(不结露)
振动(耐久)振幅0.75mm,5～55HZ,三轴方向各2h
冲击(耐久)490m/s²11ms X,Y,Z各方向3次
防护等级IP50

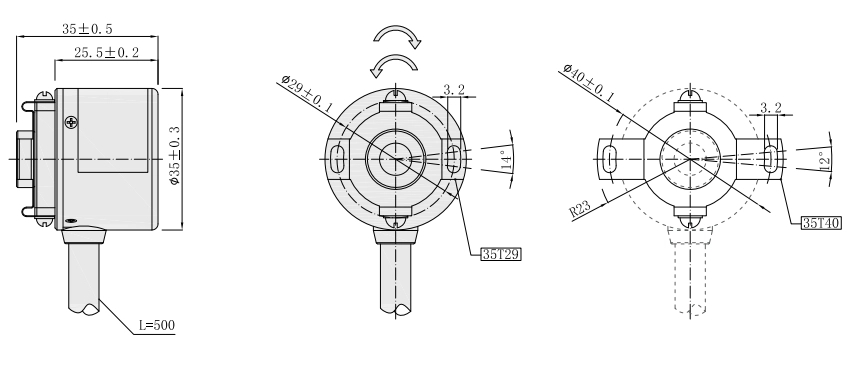

基本尺寸 单位：mm
