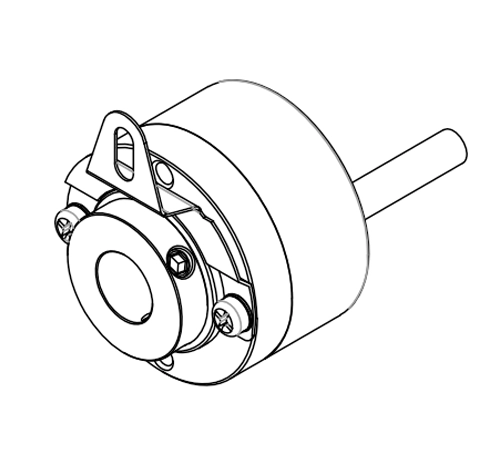

TNK22盲孔型编码器

● 特点：超小型，结构紧凑合理，安装方便
● 应用范围：微型电机、小型仪器等自动化控制

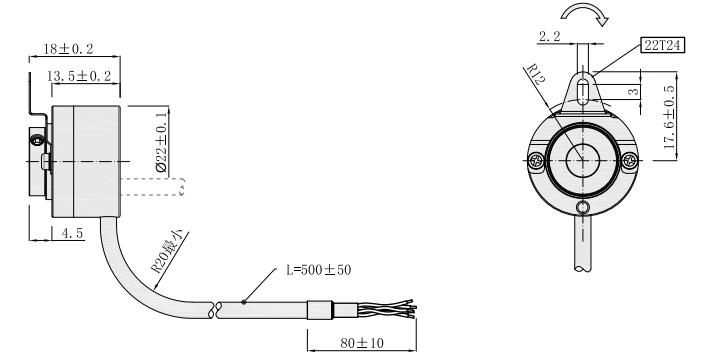

● 外形尺寸：外径22mm, 厚度为18mm, 轴径4mm;5mm;6mm;6.5mm
● 分辨率：可达1600P/R
● 电源电压：DC5V;DC8-30V
● 防护等级：IP50
● 线长：500mm
● 重量：35g

0.00

选型指南

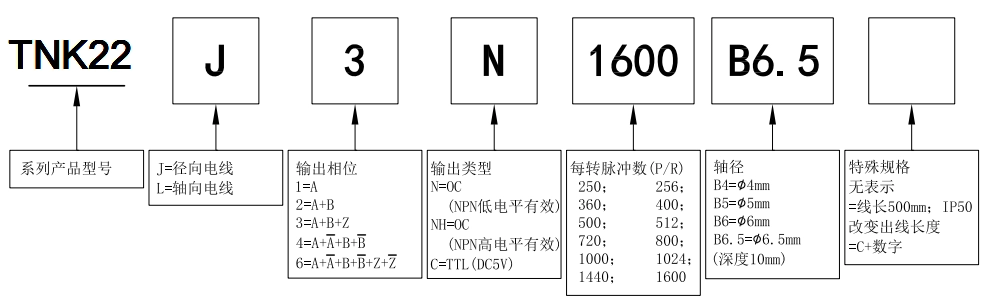

型号构成（在方格中填上所需的参数）

需选择供电电压：DC5V：DC8-30V

输出方式

电气规格

电源电压		DC+5V±5%; DC8V-30V±5%
消耗电流		100mA Max
输出形式	OC	流入电流:30mA; 残留电压:0.5V以下
	TTL	输出电流士20mA; 输出电压H=2.5V;L=0.5V:
上升.下降时间		lusec Max (IM线)
最高响应频率		OC=100kHz;TTL=200kHz;HTL=300kHz
输出相位差		A相对B相超前90°±45

机械规格

起动转矩	5x1O-4N·M 以下
惯性力矩	1X10-kg·m2 以下
轴允许力	径向2N；轴向2N
允许最高转速	5000 rpm
环境温度	工作时:一20~+80℃:保存时:一25~+85℃
环境湿度	工作时,保存时:各35~85%RH(不结露)
振动(耐久)	振幅0.75mm,10~50HZ，三轴方向各1h
冲击(耐久)	49m/s2X,Y,Z各方向3次
材质	本体:铝合金
轴	Φ4mm; Φ5mm; Φ6mm; Φ6.5mm(深度10mm)
防护等级	IP50
重量	约35g(包装状态)
